Cách đọc sơ đồ thửa đất trên sổ đỏ chi tiết nhất

1. Sơ đồ thửa đất trên sổ đỏ nằm ở trang mấy và gồm những gì?

Khi kiểm tra Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất, việc xác định vị trí và các thành phần của sơ đồ thửa đất giúp người sử dụng dễ dàng hình dung được hình dạng, ranh giới cũng như đặc điểm cơ bản của bất động sản. Đây là một trong những thông tin quan trọng cần được xem xét kỹ, đặc biệt trong các giao dịch mua bán, chuyển nhượng nhà đất nhằm hạn chế nhầm lẫn giữa thông tin trên giấy tờ và hiện trạng thực tế.

1.1. Vị trí hiển thị của sơ đồ thửa đất trên Giấy chứng nhận

Sơ đồ thửa đất trên sổ đỏ thường được thể hiện tại trang 3 của Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất. Đây là phần giúp mô tả trực quan về vị trí, hình dạng, kích thước và ranh giới của thửa đất được cấp giấy chứng nhận. Khi tìm hiểu cách đọc sơ đồ thửa đất trên sổ đỏ, người dùng cần xác định đúng vị trí này để đối chiếu với các thông tin như số thửa, số tờ bản đồ, diện tích và hiện trạng sử dụng đất thực tế.

Tại trang 3, phần phía trên thường dành để thể hiện sơ đồ thửa đất, nhà ở và tài sản gắn liền với đất, trong khi phần phía dưới ghi nhận các nội dung biến động sau khi cấp Giấy chứng nhận như chuyển nhượng, thế chấp, tặng cho hoặc điều chỉnh thông tin. Trường hợp thửa đất có hình dạng phức tạp, nhiều chi tiết hoặc không đủ diện tích để thể hiện đầy đủ trên một trang, cơ quan cấp giấy chứng nhận có thể bổ sung sơ đồ tại trang tiếp theo hoặc kèm theo bản trích đo địa chính riêng.

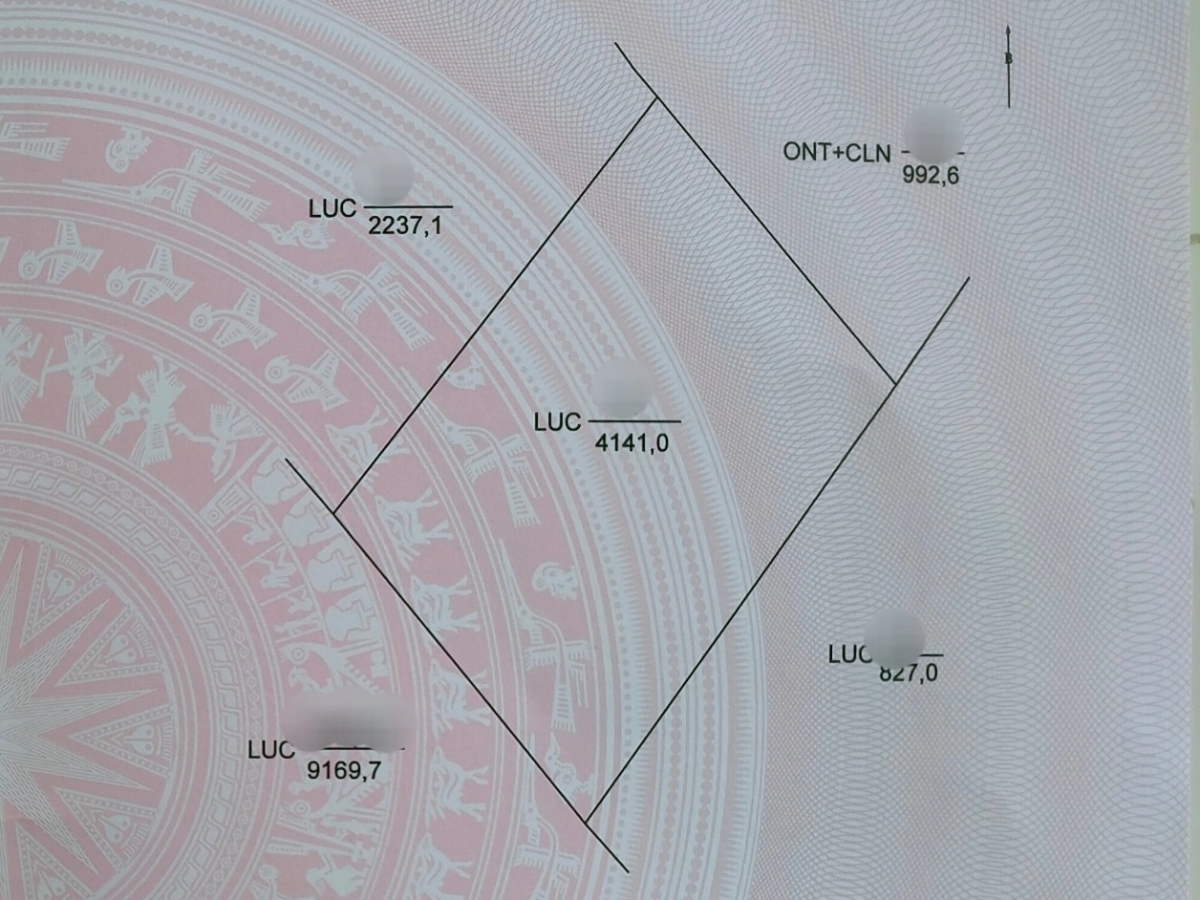

Sơ đồ thửa đất trên sổ đỏ thường nằm tại trang 3, thể hiện vị trí, hình dạng, kích thước và ranh giới của thửa đất. (Nguồn: Sưu tầm)

1.2. Các thông tin cơ bản có trong phần sơ đồ thửa đất

Sơ đồ thửa đất trên Giấy chứng nhận không chỉ là hình vẽ mô phỏng vị trí bất động sản mà còn chứa nhiều thông tin kỹ thuật quan trọng được thể hiện thông qua đường nét, ký hiệu và các thông số cụ thể. Khi biết cách đọc sơ đồ thửa đất trên sổ đỏ, người sử dụng có thể dễ dàng xác định hình dạng, ranh giới, vị trí cũng như những yếu tố có thể ảnh hưởng đến quyền sử dụng đất trong thực tế. Một số thông tin cơ bản cần chú ý gồm:

Hình dáng và ranh giới thửa đất: Được thể hiện bằng các đường nét bao quanh khu đất, giúp người xem hình dung được hình dạng thực tế của thửa đất như vuông vức, méo, nở hậu hoặc bị thóp hậu. Đây là yếu tố quan trọng để đánh giá khả năng xây dựng, bố trí công trình và giá trị sử dụng của bất động sản.

Chiều dài các cạnh thửa đất: Các con số ghi dọc theo từng cạnh trên sơ đồ thể hiện chiều dài thực tế của ranh giới thửa đất, thường được tính theo đơn vị mét và làm tròn đến hai chữ số thập phân. Thông tin này giúp người mua đối chiếu với hiện trạng đo đạc thực tế, kiểm tra sự chênh lệch về kích thước hoặc nguy cơ tranh chấp ranh giới với các khu đất liền kề.

Số hiệu thửa đất và số tờ bản đồ: Đây là những thông tin định danh quan trọng được thể hiện trong sơ đồ và có thể đối chiếu với phần thông tin thửa đất tại các trang đầu của Giấy chứng nhận. Việc kiểm tra chính xác số thửa, số tờ bản đồ giúp xác định đúng vị trí pháp lý của bất động sản trong hệ thống quản lý đất đai.

Ký hiệu hướng Bắc: Sơ đồ thường có ký hiệu mũi tên chỉ hướng Bắc để người xem xác định phương hướng của thửa đất. Thông tin này giúp người sử dụng đánh giá hướng nhà, hướng đất, khả năng đón ánh sáng, thông gió và phù hợp với nhu cầu sử dụng thực tế.

Hành lang an toàn và chỉ giới quy hoạch: Một số sơ đồ có thể thể hiện các đường nét hoặc ký hiệu đặc biệt liên quan đến phạm vi bảo vệ công trình hạ tầng như hành lang giao thông, đường điện, kênh rạch hoặc khu vực bị hạn chế xây dựng. Người mua cần đặc biệt lưu ý những thông tin này vì có thể ảnh hưởng đến quyền xây dựng và khai thác tài sản trong tương lai.

Tài sản gắn liền với đất: Trường hợp nhà ở hoặc công trình xây dựng đã được ghi nhận trên Giấy chứng nhận, vị trí và phạm vi của tài sản có thể được thể hiện trên sơ đồ thửa đất. Nội dung này giúp đối chiếu giữa phần nhà, công trình được công nhận trên giấy tờ với hiện trạng thực tế, tránh trường hợp mua phải tài sản xây dựng không đúng thông tin pháp lý.

2. Hướng dẫn chi tiết cách đọc sơ đồ thửa đất trên sổ đỏ chuẩn xác

Để đối chiếu chính xác giữa thông tin trên Giấy chứng nhận và hiện trạng ngoài thực tế, người sử dụng cần nắm được các nguyên tắc cơ bản khi xem sơ đồ thửa đất. Việc hiểu rõ cách đọc sơ đồ thửa đất trên sổ đỏ không chỉ giúp xác định đúng vị trí, hình dạng, kích thước bất động sản mà còn hỗ trợ phát hiện những vấn đề như sai lệch ranh giới, phần đất bị hạn chế xây dựng hoặc khác biệt giữa giấy tờ và thực tế. Dưới đây là những nội dung quan trọng cần kiểm tra khi đọc sơ đồ thửa đất.

2.1. Cách xác định hình dáng và ranh giới của thửa đất

Hình dáng và ranh giới là những thông tin đầu tiên cần quan sát khi đọc sơ đồ thửa đất, giúp người xem hình dung tổng thể về phạm vi sử dụng của bất động sản. Ranh giới thửa đất thường được thể hiện bằng các đường nét liền trên sơ đồ, mô phỏng hình dạng khu đất khi nhìn từ trên xuống. Dựa vào đường nét này, người sử dụng có thể nhận biết thửa đất có dạng vuông vức, hình chữ nhật, bị vạt góc, hình chữ L, nở hậu hoặc thóp hậu hay không.

Bên cạnh hình dạng tổng thể, cần chú ý đến các thông tin xung quanh ranh giới như số hiệu thửa đất liền kề, đường giao thông, lối đi chung hoặc khu vực tiếp giáp khác. Việc kiểm tra những yếu tố này giúp người mua xác định chính xác vị trí bất động sản, tránh nhầm lẫn về ranh giới sử dụng hoặc phát sinh tranh chấp với các hộ liền kề trong quá trình sử dụng.

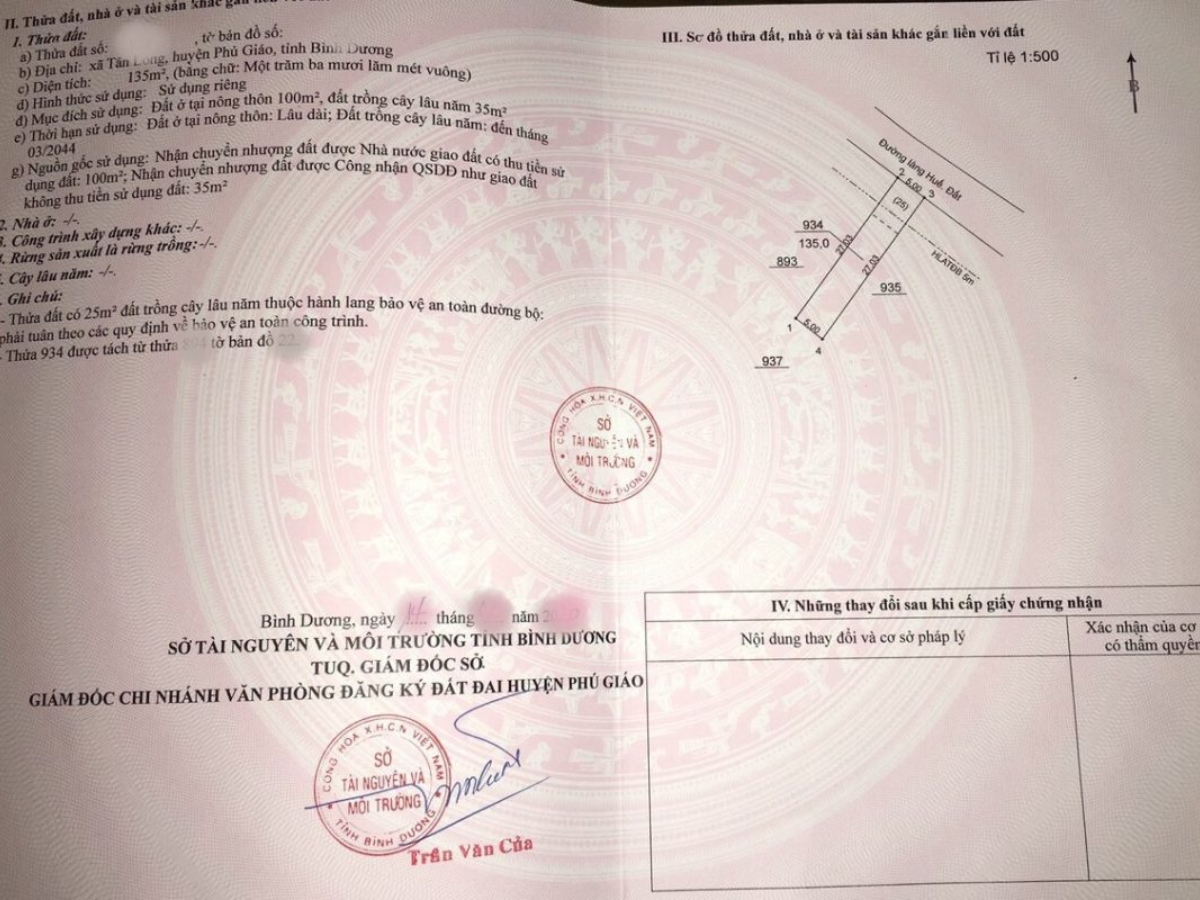

Quan sát hình dáng và ranh giới trên sơ đồ giúp người mua xác định phạm vi, vị trí và khả năng phát sinh tranh chấp của thửa đất. (Nguồn: Sưu tầm)

2.2. Cách đọc kích thước các cạnh của thửa đất

Kích thước các cạnh trên sơ đồ thửa đất thể hiện chiều dài thực tế của từng mặt ranh giới và là thông tin quan trọng để đánh giá diện tích, khả năng xây dựng cũng như thiết kế công trình trên đất. Các thông số này thường được ghi trực tiếp dọc theo từng cạnh của thửa đất, với đơn vị tính là mét và có thể được làm tròn đến hai chữ số thập phân. Ví dụ, thông số 15,25 thể hiện cạnh đất có chiều dài khoảng 15 mét 25 centimet.

Khi xem kích thước, người sử dụng cần xác định đâu là cạnh tiếp giáp đường giao thông hoặc lối đi chung để nhận biết chiều rộng mặt tiền, đồng thời phân biệt các cạnh còn lại là chiều sâu của thửa đất. Với những khu đất có hình dạng phức tạp, cần quan sát các điểm góc, đoạn gấp khúc trên sơ đồ để hình dung chính xác toàn bộ diện tích thay vì chỉ dựa vào một vài thông số riêng lẻ.

2.3. Cách xem chỉ giới quy hoạch và hành lang an toàn trên sơ đồ

Chỉ giới quy hoạch và các khu vực hạn chế sử dụng là những thông tin đặc biệt quan trọng khi kiểm tra sơ đồ thửa đất, bởi chúng có thể ảnh hưởng trực tiếp đến quyền xây dựng và giá trị khai thác bất động sản. Trên sơ đồ, các khu vực này thường được thể hiện bằng đường nét đứt hoặc ký hiệu chú thích riêng, đi kèm thông tin về phạm vi bảo vệ công trình giao thông, hành lang an toàn điện, đường thủy hoặc các khu vực có quy hoạch sử dụng đặc biệt.

Khi gặp các ký hiệu này, người mua cần kiểm tra kỹ phần diện tích bị ảnh hưởng và phần đất còn lại có đủ điều kiện sử dụng, xây dựng hay không. Tuy nhiên, sơ đồ trên sổ đỏ chỉ là thông tin tham khảo ban đầu, để xác định chính xác tình trạng quy hoạch, người mua nên kết hợp tra cứu tại cơ quan quản lý đất đai trước khi thực hiện giao dịch.

2.4. Cách xác định hướng đất trên sơ đồ

Xác định hướng đất trên sơ đồ giúp người sử dụng hiểu rõ vị trí của thửa đất so với các hướng địa lý như Đông, Tây, Nam, Bắc, từ đó thuận tiện hơn trong việc thiết kế công trình và bố trí không gian sống. Trên sơ đồ thửa đất thường có ký hiệu mũi tên chỉ hướng Bắc, được đặt tại vị trí dễ quan sát để làm cơ sở xác định phương hướng của toàn bộ bản vẽ.

Để đọc hướng đất, người xem cần lấy hướng Bắc làm mốc, sau đó xác định các hướng còn lại theo quy luật phương hướng thông thường. Khi đối chiếu với thực tế, có thể sử dụng la bàn trên điện thoại hoặc thiết bị đo hướng để xác định vị trí tương ứng ngoài thực địa. Việc xác định đúng hướng giúp người mua hình dung rõ hơn về vị trí mặt tiền, khả năng đón nắng, thông gió và sự phù hợp của thửa đất với nhu cầu sử dụng lâu dài.

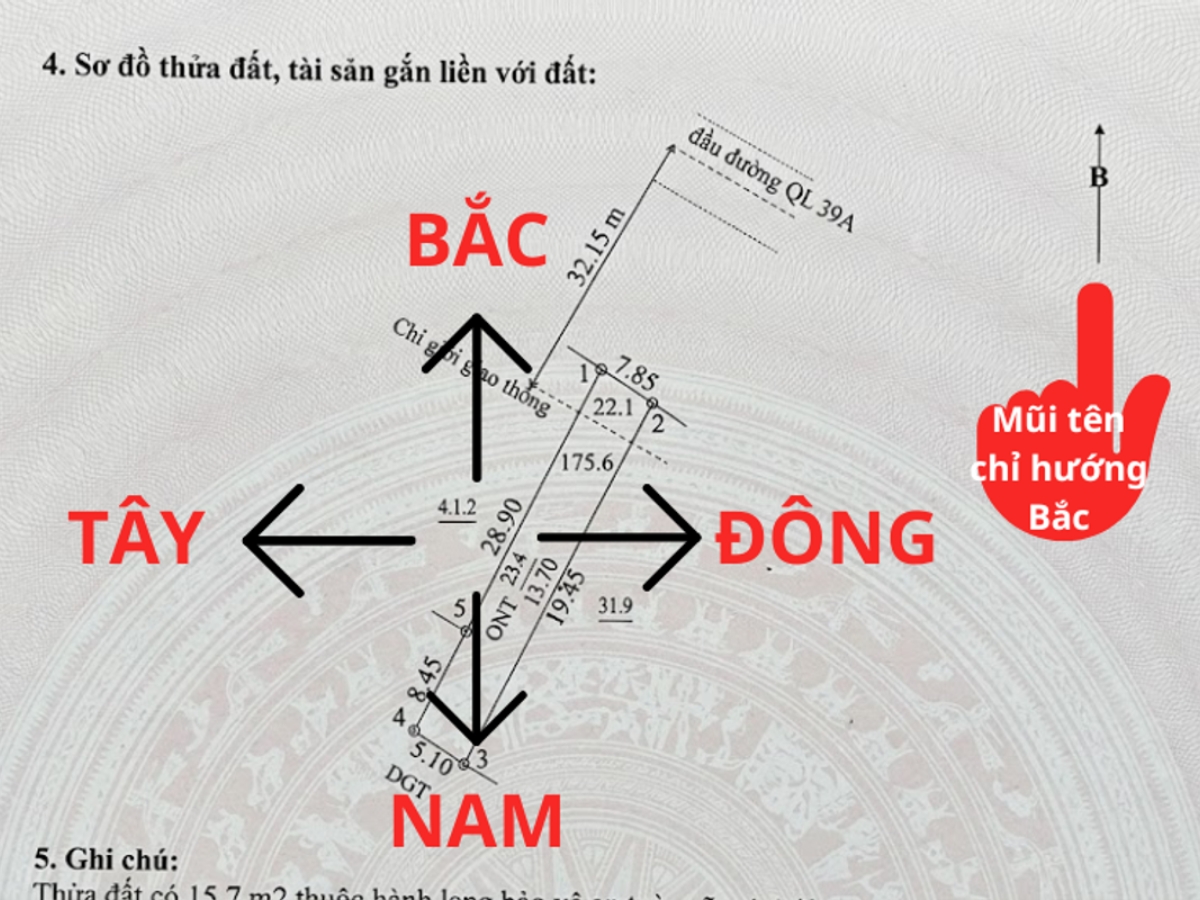

Xác định hướng đất trên sơ đồ giúp người mua hình dung vị trí, mặt tiền và khả năng sử dụng thực tế của thửa đất. (Nguồn: Sưu tầm)

3. Cách đọc bảng tọa độ và góc ranh thửa đất (nếu có)

Bên cạnh sơ đồ hình thể, một số Giấy chứng nhận quyền sử dụng đất được cấp trong những năm gần đây còn thể hiện thêm bảng tọa độ các điểm góc ranh của thửa đất. Đây là nhóm thông tin kỹ thuật quan trọng, giúp xác định chính xác vị trí và phạm vi của bất động sản trên bản đồ địa chính. Khi tìm hiểu cách đọc sơ đồ thửa đất trên sổ đỏ, người mua không nên bỏ qua phần tọa độ này bởi đây là cơ sở hỗ trợ đối chiếu ranh giới thực tế, đặc biệt trong các trường hợp cần đo đạc lại hoặc phát sinh tranh chấp.

3.1. Ý nghĩa của bảng liệt kê tọa độ X, Y trên sổ đỏ

Bảng tọa độ trên sổ đỏ thường bao gồm các thông tin như số thứ tự điểm góc ranh, tọa độ X, tọa độ Y và chiều dài các cạnh tương ứng. Mỗi điểm góc trên thửa đất sẽ được gắn với một cặp tọa độ riêng theo hệ quy chiếu tọa độ quốc gia VN-2000, giúp xác định vị trí của điểm đó trên bản đồ địa chính một cách chính xác. Các số thứ tự điểm góc trong bảng cũng tương ứng với các vị trí được đánh dấu trên sơ đồ thửa đất, giúp người xem dễ dàng liên kết giữa dữ liệu kỹ thuật và hình dạng thực tế của khu đất.

So với việc chỉ quan sát bằng hình vẽ, bảng tọa độ mang tính định vị cao hơn khi cần xác định ranh giới ngoài thực địa. Trong trường hợp xảy ra tranh chấp về mốc giới, cơ quan chuyên môn có thể dựa trên dữ liệu tọa độ kết hợp với hồ sơ địa chính để thực hiện đo đạc, xác định lại phạm vi sử dụng đất. Vì vậy, đây là thông tin quan trọng giúp tăng độ chính xác khi kiểm tra vị trí và ranh giới bất động sản.

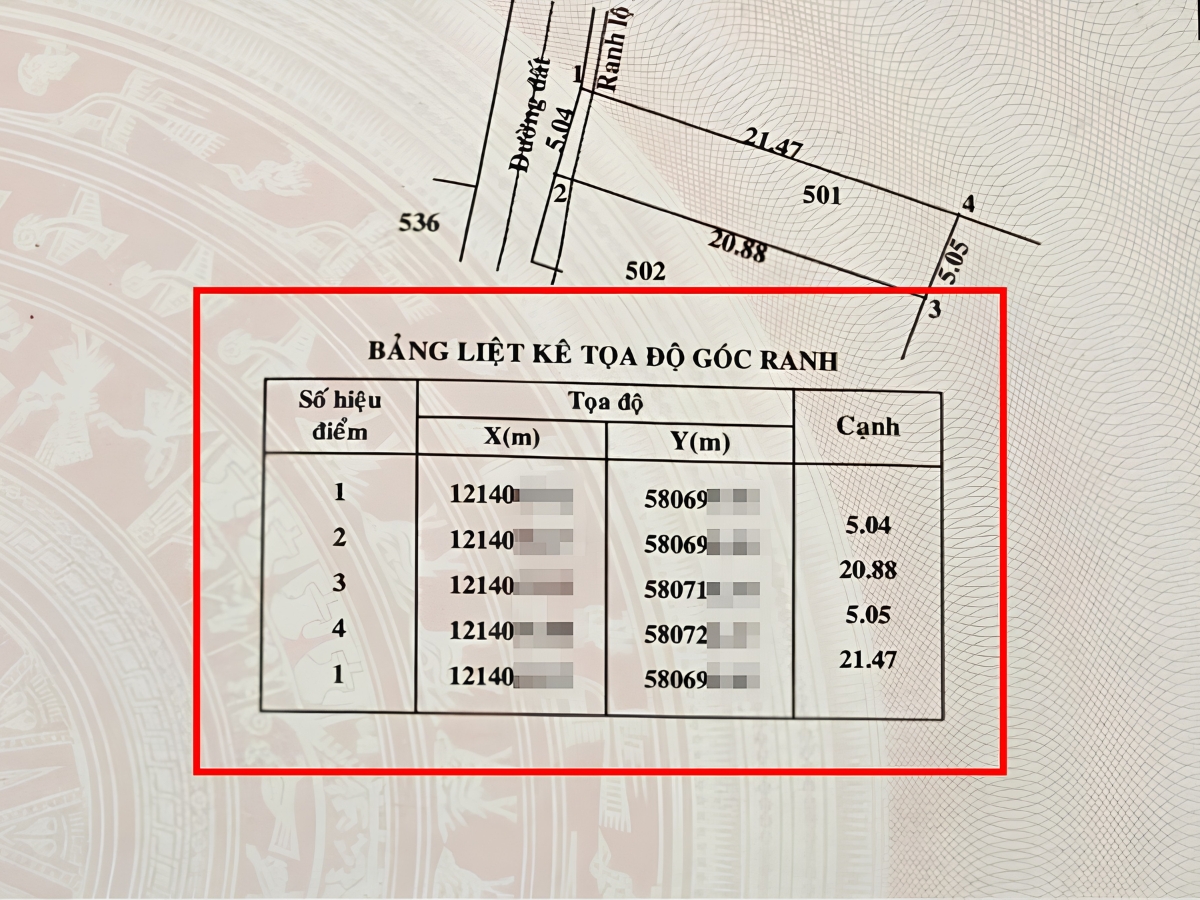

Bảng tọa độ X, Y trên sổ đỏ giúp xác định chính xác vị trí, ranh giới và các điểm góc của thửa đất. (Nguồn: Sưu tầm)

3.2. Cách dùng tọa độ để kiểm tra vị trí đất thực tế trên bản đồ

Các thông tin tọa độ X, Y trên sổ đỏ có thể được sử dụng để đối chiếu vị trí thửa đất trên bản đồ số hoặc bản đồ địa chính trực tuyến. Người sử dụng có thể nhập dữ liệu tọa độ vào các hệ thống tra cứu đất đai, bản đồ quy hoạch của địa phương hoặc sử dụng công cụ chuyển đổi tọa độ phù hợp để xác định vị trí tương ứng trên bản đồ vệ tinh. Qua đó, người mua có thể kiểm tra được khu đất nằm ở đâu, có đúng với vị trí người bán giới thiệu hay không và có sự chênh lệch nào giữa giấy tờ với hiện trạng thực tế.

Tuy nhiên, việc tra cứu bằng tọa độ đòi hỏi người sử dụng cần nhập đúng thông tin, lựa chọn đúng hệ quy chiếu và có thể cần sự hỗ trợ của đơn vị chuyên môn nếu dữ liệu phức tạp. Đối với các giao dịch có giá trị lớn, người mua nên kết hợp việc kiểm tra tọa độ với đo đạc thực địa và xác minh tại cơ quan đăng ký đất đai để đảm bảo thông tin về vị trí, ranh giới và tình trạng pháp lý của thửa đất được chính xác nhất.

4. Những lưu ý quan trọng khi đọc sơ đồ thửa đất để tránh rủi ro

Sơ đồ thửa đất trên sổ đỏ là nguồn thông tin quan trọng giúp người mua hình dung về vị trí, hình dạng và phạm vi sử dụng của bất động sản. Tuy nhiên, chỉ nhìn vào hình vẽ trên giấy mà không đối chiếu với diện tích, hiện trạng thực tế hoặc thông tin quy hoạch có thể khiến người mua gặp nhiều rủi ro trong quá trình giao dịch. Khi áp dụng cách đọc sơ đồ thửa đất trên sổ đỏ, cần đặc biệt chú ý đến những yếu tố sau để đánh giá chính xác giá trị và khả năng khai thác của tài sản.

4.1. Đối chiếu diện tích trên sơ đồ với diện tích ghi trên Giấy chứng nhận

Một trong những bước quan trọng khi kiểm tra sơ đồ thửa đất là đối chiếu giữa diện tích được ghi nhận bằng số trên Giấy chứng nhận và hình dạng, kích thước thể hiện trên bản vẽ. Nhiều trường hợp người mua chỉ quan tâm đến tổng diện tích đất mà bỏ qua việc kiểm tra sự phù hợp giữa các cạnh trên sơ đồ, dẫn đến việc phát hiện sai lệch sau khi đã hoàn tất giao dịch. Với các thửa đất có hình dạng đơn giản, có thể ước tính diện tích dựa trên chiều dài và chiều rộng; đối với những khu đất nhiều góc cạnh, cần chia nhỏ thành từng phần để đánh giá tương đối chính xác.

Nếu nhận thấy diện tích tính toán từ kích thước trên sơ đồ có sự chênh lệch lớn so với thông tin ghi trên sổ đỏ, người mua nên tìm hiểu nguyên nhân trước khi quyết định xuống tiền. Ngoài việc kiểm tra giấy tờ, cần kết hợp đo đạc thực tế để xác định ranh giới, hàng rào, công trình hiện hữu có đúng với sơ đồ hay không. Những sai khác về diện tích hoặc mốc giới có thể ảnh hưởng trực tiếp đến quyền sử dụng đất và giá trị bất động sản trong tương lai.

Đối chiếu diện tích trên sơ đồ và sổ đỏ giúp phát hiện sai lệch, hạn chế rủi ro khi giao dịch bất động sản. (Nguồn: Sưu tầm)

4.2. Kiểm tra phần đất liên quan đến quy hoạch, lộ giới và hành lang bảo vệ

Khi xem sơ đồ thửa đất, người mua cần đặc biệt chú ý đến các ký hiệu liên quan đến quy hoạch, lộ giới giao thông hoặc hành lang bảo vệ công trình. Một số phần diện tích vẫn được thể hiện trong Giấy chứng nhận nhưng có thể bị hạn chế quyền xây dựng do nằm trong phạm vi quy hoạch mở đường, hành lang an toàn giao thông, hành lang bảo vệ sông, kênh rạch hoặc các công trình hạ tầng kỹ thuật khác. Nếu bỏ qua yếu tố này, người mua có thể gặp tình trạng diện tích thực tế lớn nhưng phần được phép xây dựng lại không nhiều như kỳ vọng.

Các đường nét đứt hoặc chú thích trên sơ đồ là dấu hiệu cần được kiểm tra kỹ, tuy nhiên thông tin trên sổ đỏ chỉ phản ánh tình trạng tại thời điểm cấp giấy chứng nhận. Vì vậy, sau khi đọc sơ đồ, người mua vẫn nên tiếp tục xác minh thông tin quy hoạch mới nhất tại cơ quan quản lý đất đai có thẩm quyền. Việc kiểm tra trước khi giao dịch giúp hạn chế nguy cơ mua phải tài sản bị hạn chế xây dựng, khó chuyển nhượng hoặc giảm giá trị sử dụng trong tương lai.

Biết cách đọc sơ đồ thửa đất trên sổ đỏ là kỹ năng quan trọng giúp người mua chủ động kiểm tra hình dạng, ranh giới, kích thước và các yếu tố pháp lý liên quan đến bất động sản trước khi giao dịch. Không chỉ dừng lại ở việc xem vị trí thửa đất trên bản vẽ, người mua cần kết hợp đối chiếu diện tích, tọa độ, hiện trạng thực tế và thông tin quy hoạch để đánh giá chính xác giá trị sử dụng của tài sản. Việc kiểm tra kỹ lưỡng ngay từ đầu sẽ giúp hạn chế những rủi ro như sai lệch ranh giới, đất vướng quy hoạch hoặc tranh chấp với các khu vực liền kề, từ đó đảm bảo quá trình mua bán nhà đất diễn ra an toàn, minh bạch và hiệu quả hơn.
